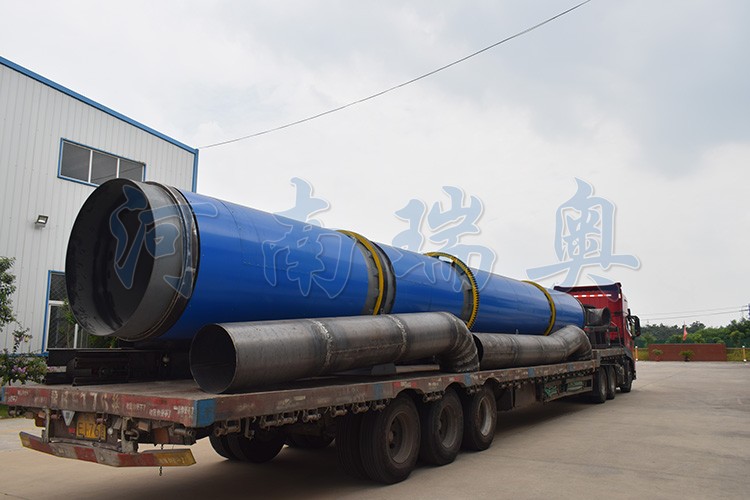

滾筒筒體：水平或略傾斜放置的旋轉圓筒，內部裝有抄板（揚料板），用于將物料反復抄起、拋下，增大與熱風的接觸面積。

　　加熱裝置：可采用燃煤、燃?xì)狻⑸镔|(zhì)顆粒或蒸汽等方式產生高溫?zé)犸L(fēng)。

　　傳動系統：通過電機和減速機驅動滾筒以一定轉速旋轉。

　　進出料裝置：進料端通過皮帶輸送機或斗式提升機將濕物料送入滾筒，出料端通過螺旋輸送機或皮帶機排出干燥后的物料。

　　熱風循環系統：熱風從滾筒一端（或同端）通入，與物料呈順流或逆流接觸，帶走水分后經引風機排出，部分機型配備除塵裝置以減少粉塵排放。

　　工作原理

　　物料流動：濕物料從進料端進入滾筒，在抄板的作用下被揚起并灑落，形成均勻的料幕。

　　熱交換：高溫?zé)犸L(fēng)與物料直接接觸，通過熱傳導和對流使水分蒸發。順流接觸適合高含水量物料，逆流接觸則避免物料過度干燥。

　　干燥過程：物料在滾筒內隨重力作用向出料端移動，停留時間可通過轉速、傾角調節，確保干燥均勻性。

　　尾氣處理：濕空氣經引風機抽出，部分機型通過旋風除塵器或布袋除塵器凈化后排放。
